Les coupes types sont des outils indispensables pour représenter clairement un bâtiment, une structure ou un ouvrage en profondeur. Elles permettent de visualiser ce qui se passe à l’intérieur, là où le plan ou la façade ne suffisent plus. Que vous soyez étudiant en architecture, professionnel du bâtiment ou porteur d’un projet de construction, comprendre comment lire, réaliser et exploiter ces documents techniques vous évitera bien des erreurs et facilitera le dialogue entre tous les intervenants. Voyons ensemble comment maîtriser cet outil essentiel.

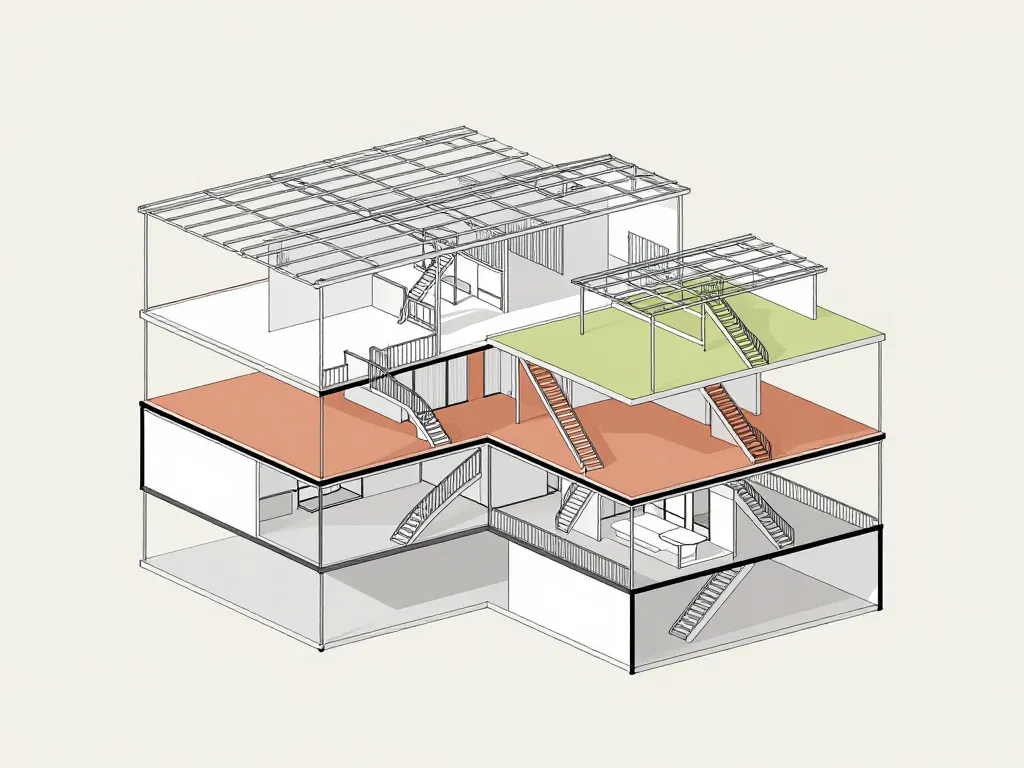

Bases essentielles des coupes types en dessin et bâtiment
Avant de multiplier les coupes types dans un dossier, il est crucial d’en maîtriser le rôle, les normes et le vocabulaire. Cette première partie vous donne les repères concrets pour comprendre ce que représente une coupe type, ce qu’elle doit impérativement contenir et comment elle s’intègre dans un ensemble de plans.
Comment une coupe type représente réellement un bâtiment dans sa profondeur
Une coupe type montre une tranche verticale ou horizontale d’un ouvrage, comme si l’on avait découpé le bâtiment au couteau. Cette représentation révèle simultanément les niveaux, les hauteurs entre planchers, les épaisseurs de dalle et les relations spatiales entre les différentes pièces. Imaginez que vous coupiez une maison en deux : vous verriez alors les fondations, le vide sanitaire, la dalle du rez-de-chaussée, la hauteur des pièces, la charpente et la toiture dans leur continuité réelle.
C’est souvent sur la coupe que se joue la compréhension des volumes et la vérification de la conformité réglementaire. Par exemple, une hauteur sous plafond insuffisante dans une chambre ou un escalier trop raide se détectent immédiatement sur ce type de document. Les services instructeurs des permis de construire examinent d’ailleurs attentivement les coupes pour s’assurer du respect des règles d’urbanisme, notamment concernant la hauteur maximale du bâti.
Les principaux types de coupes à connaître pour un projet lisible
On distingue plusieurs familles de coupes, chacune répondant à un besoin spécifique. La coupe longitudinale traverse le bâtiment dans sa longueur et permet de voir l’ensemble de la distribution des espaces sur toute la profondeur. La coupe transversale, perpendiculaire à la première, montre plutôt la largeur et révèle souvent mieux les différences de niveaux ou les circulations verticales comme les escaliers.
Les coupes verticales restent les plus courantes, mais les coupes horizontales existent aussi, notamment pour étudier les planchers techniques ou les faux-plafonds. On trouve également des coupes structurelles, centrées sur la descente de charges et les éléments porteurs, ainsi que des coupes de détail qui zooment sur un point précis : une jonction toiture-mur, un appui de fenêtre ou un système d’isolation complexe.
| Type de coupe | Usage principal | Exemple d’application |
|---|---|---|
| Longitudinale | Vision d’ensemble du bâtiment | Maison en longueur avec sous-sol et combles |
| Transversale | Étude des niveaux et circulations verticales | Immeuble avec escalier central |
| De détail | Résolution d’un point technique | Acrotère, seuil de porte, isolation thermique |
Quels éléments une coupe type doit toujours faire apparaître précisément
Une coupe type complète doit obligatoirement indiquer les niveaux altimétriques, c’est-à-dire les hauteurs par rapport à un point de référence, souvent le niveau du terrain naturel ou du rez-de-chaussée fini. Ces cotes permettent de vérifier que chaque pièce respecte les hauteurs minimales réglementaires et que les réseaux d’évacuation conservent les pentes nécessaires.
Les épaisseurs de plancher doivent être précisées avec leurs différentes couches : dalle structurelle, isolant phonique, chape et revêtement. De même pour les murs : structure porteuse, isolant, doublage et finition. Sans ces informations, impossible pour les entreprises de chiffrer correctement ou d’anticiper les réservations nécessaires pour les passages de gaines.
Les matériaux sont généralement identifiés par des hachures normalisées ou des annotations. Les cotations essentielles comprennent les hauteurs sous plafond, les hauteurs totales, les épaisseurs et les distances entre éléments structurels. Enfin, des repères de structure (poteaux, poutres, murs porteurs) et les lignes de coupe renvoient aux plans pour une lecture croisée efficace.
Normes, conventions et bonnes pratiques pour des coupes types lisibles
La valeur d’une coupe type repose sur sa lisibilité et sa conformité aux normes de représentation. Voyons comment utiliser intelligemment les conventions graphiques pour rendre vos coupes immédiatement compréhensibles par tous les intervenants du projet.
Règles de base pour hachures, épaisseurs de traits et conventions graphiques
Les parties réellement coupées par le plan de coupe sont représentées par des traits épais, généralement de 0,5 à 0,7 mm selon l’échelle du document. Ces éléments reçoivent également des hachures normalisées qui varient selon les matériaux : des hachures serrées et obliques pour le béton, des traits parallèles pour le bois, un remplissage uniforme pour l’isolant, etc.
Les éléments visibles en arrière-plan, mais non coupés, sont dessinés en traits fins (0,2 à 0,3 mm) et sans hachures. Cette différence visuelle immédiate permet de comprendre ce qui est coupé de ce qui est simplement visible derrière. Les menuiseries, par exemple, sont souvent représentées de manière schématique mais reconnaissable : fenêtres avec leurs ouvrants, portes avec leur sens d’ouverture.
Le respect de ces conventions facilite la lecture par n’importe quel professionnel du bâtiment, même sans explication orale. Un maçon reconnaîtra immédiatement les murs porteurs, un charpentier identifiera la structure de toiture, un plombier repérera les passages de réseaux.
Comment coter une coupe type pour éviter les ambiguïtés sur chantier
La cotation en coupe nécessite de la rigueur pour éviter toute confusion. Les hauteurs finies doivent être clairement distinguées des hauteurs brutes de structure. On indique généralement les deux avec des notations différentes : NFP pour niveau de plancher fini, NHS pour niveau haut de structure, par exemple.
Il est recommandé de regrouper les cotes par familles pour éviter les chevauchements illisibles. D’un côté de la coupe, on place les cotes de structure (hauteurs d’étage, niveaux de dalles), de l’autre les cotes de second œuvre (hauteurs sous plafond, allèges de fenêtres). Les réservations pour les passages techniques doivent être cotées avec précision, car un oubli de quelques centimètres peut obliger à casser du béton après coup.
Des repères complémentaires peuvent renvoyer à des coupes de détails pour les points sensibles : jonctions plancher-façade, appuis de baies vitrées, raccords d’étanchéité. Cette mise en relation entre vue d’ensemble et détails constructifs assure une transmission complète de l’information technique.
Faut-il toujours respecter les normes strictes ou parfois les adapter légèrement
Les normes comme le NF P 02 ou les conventions BIM donnent un cadre indispensable qui garantit l’interopérabilité entre les acteurs. Un électricien doit pouvoir lire le plan d’un architecte sans formation spécifique au style graphique de ce dernier. Ces règles communes évitent les malentendus coûteux et les retards sur chantier.
Cependant, certains projets particuliers nécessitent d’adapter légèrement la représentation pour rester lisible. Un bâtiment avec de nombreux niveaux décalés peut par exemple justifier une simplification des éléments secondaires pour ne pas saturer visuellement la coupe. Un projet de réhabilitation patrimoniale très détaillé pourra utiliser des conventions spécifiques pour distinguer l’existant conservé, l’existant démoli et le neuf.
L’important est de rester cohérent dans tout le dossier et de ne jamais créer d’ambiguïté technique. Si vous adaptez une convention, mentionnez-le explicitement dans la légende ou le cartouche du plan. La communication prime toujours sur le respect formel de la norme.
Réaliser une coupe type pas à pas, du trait brut au détail technique
Passer de l’idée à une coupe type exploitable demande une méthode structurée. Voici les étapes concrètes pour produire un document technique complet et fiable.
Comment choisir l’emplacement d’une coupe pour vraiment servir le projet
L’axe de coupe doit traverser les zones les plus significatives du bâtiment. Un passage par l’escalier principal révèle la distribution verticale et les hauteurs de marches. Une coupe à travers le noyau technique montre les gaines, les descentes d’eaux usées et les passages de ventilation. Une section passant par la jonction toiture-façade permet de vérifier l’étanchéité et l’isolation.
Une coupe mal placée oblige à multiplier les documents pour compenser ce qui n’est pas visible, alourdissant le dossier sans apporter de clarté. À l’inverse, deux ou trois coupes types bien positionnées suffisent souvent à expliquer tout un bâtiment. Avant de tracer votre ligne de coupe, posez-vous la question : qu’est-ce que je veux montrer en priorité ? La réponse orientera naturellement votre choix.
Sur un projet de maison individuelle, une coupe longitudinale passant par l’entrée, le séjour et l’escalier donnera une bonne vision d’ensemble, complétée par une coupe transversale au niveau de la zone nuit pour montrer les hauteurs sous combles. Pour un immeuble collectif, privilégiez une coupe à travers la cage d’escalier et une autre à travers un logement type.
De la maquette numérique à la coupe type détaillée en DAO ou BIM
Les logiciels comme Revit, ArchiCAD ou AutoCAD permettent d’extraire automatiquement des coupes depuis une maquette 3D. Il suffit de positionner un plan de coupe virtuel à l’endroit souhaité, et le logiciel génère une vue en projection. Cette coupe brute contient déjà les éléments géométriques principaux, mais elle reste insuffisante pour une utilisation professionnelle.
L’étape suivante consiste à nettoyer la coupe : supprimer les éléments superflus qui surchargent la lecture, comme certains équipements secondaires ou des détails trop fins pour l’échelle du document. Ensuite, il faut ajouter les hachures selon les matériaux, insérer les textes de niveaux, placer les cotations et annoter les points particuliers.
Ce va-et-vient entre maquette 3D et mise au net 2D assure une cohérence globale tout en gardant une grande précision. Si vous modifiez la maquette, la coupe se met à jour automatiquement dans sa géométrie, mais vous devrez généralement réajuster les annotations. Cette méthode hybride combine la puissance du BIM et la finesse du dessin technique traditionnel.
Comment enrichir une coupe type avec les détails constructifs indispensables
Une coupe type de base peut être complétée par des zooms sur les points sensibles. Le pied de mur, par exemple, nécessite un détail montrant la liaison entre la fondation, l’isolation périphérique et la dalle. L’acrotère en toiture-terrasse demande une attention particulière pour l’étanchéité et l’évacuation des eaux pluviales.
Les appuis de menuiseries font également l’objet de coupes de détail pour montrer le rejingot anti-retour d’eau, le calage du châssis, le joint d’étanchéité à l’air et le traitement du pont thermique. Ces détails évitent de longues explications sur chantier et limitent les interprétations hasardeuses qui conduisent souvent à des malfaçons.
Les jonctions entre matériaux différents méritent aussi un traitement spécifique : isolation-structure, pare-vapeur-ossature, bardage-isolant. Chaque interface doit être pensée pour assurer la continuité des fonctions (étanchéité à l’eau, à l’air, performance thermique) et la durabilité de l’ouvrage.
Exploiter les coupes types pour le chantier, le diagnostic et la rénovation
Une coupe type ne sert pas uniquement à déposer un permis ou à illustrer un dossier. Bien utilisée, elle devient un support de dialogue et d’anticipation tout au long de la vie du bâtiment.
Comment les coupes types facilitent le dialogue entre architecte et entreprises
La coupe type est souvent le document le plus parlant en réunion de chantier. Elle permet de discuter des hauteurs, réservations, passages de réseaux ou adaptations locales en un coup d’œil. Plutôt que de décrire verbalement une situation complexe, il suffit de pointer sur la coupe pour que tout le monde visualise le problème et les solutions possibles.
En annotant directement les coupes lors des réunions, les décisions prises collectivement deviennent traçables. Ces annotations peuvent ensuite être formalisées dans une version mise à jour du document, diffusée à tous les corps d’état. Cette méthode évite les oublis et les incompréhensions qui génèrent souvent des travaux supplémentaires non prévus.
Les entreprises apprécient particulièrement les coupes techniques bien cotées car elles leur permettent de chiffrer précisément leurs prestations et d’anticiper les difficultés. Un plombier peut ainsi vérifier si la hauteur disponible sous plancher suffit pour ses canalisations avec la pente nécessaire, un électricien repère les zones où il devra prévoir des saignées.
Utiliser les coupes types pour analyser un bâtiment existant avant rénovation
En rénovation, on réalise souvent des coupes types à partir de relevés manuels ou de scans laser 3D. Ces documents d’état des lieux servent à comprendre la structure porteuse réelle, les épaisseurs de plancher, les hauteurs disponibles et les potentiels conflits avec les nouveaux réseaux ou aménagements prévus.
Une coupe d’existant révèle parfois des surprises : un plancher plus épais que prévu qui grignote de la hauteur sous plafond, une poutre cachée par un faux-plafond qui interdit certains aménagements, des fondations insuffisantes pour supporter une surélévation. Identifier ces contraintes avant les travaux permet d’adapter le projet et d’éviter les mauvaises surprises en phase d’exécution.
Ces coupes d’état des lieux deviennent la base de comparaison avec les coupes de projet. On peut ainsi créer des documents superposant l’existant et le futur, avec un code couleur distinguant ce qui est conservé, démoli ou créé. Cette lecture comparative facilite grandement la compréhension du projet par le maître d’ouvrage et les entreprises.
Comment interpréter une coupe type quand on n’est pas spécialiste du bâtiment
Pour un maître d’ouvrage ou un futur occupant, lire une coupe peut sembler intimidant au départ. Il suffit pourtant de se concentrer sur quelques clés essentielles. Repérez d’abord le niveau du sol, généralement indiqué par un trait épais horizontal avec une annotation de niveau. À partir de là, vous pouvez suivre les différents planchers vers le haut.
Les hauteurs sous plafond sont souvent cotées verticalement entre deux niveaux de plancher. Vérifiez qu’elles correspondent à vos attentes : 2,50 m est une hauteur confortable pour une pièce de vie, alors que 2,20 m peut sembler bas. La position des fenêtres se lit facilement : leur hauteur d’allège (distance entre le sol et le bas de la fenêtre) et leur hauteur totale influencent directement la luminosité et la vue.
L’épaisseur des murs renseigne sur l’isolation et l’inertie thermique du bâtiment. Un mur extérieur de 40 cm suggère une bonne isolation, tandis qu’un mur ancien de 20 cm devra peut-être être doublé. Une fois ces repères acquis, la coupe type devient un outil précieux pour se projeter dans les espaces et poser les bonnes questions sur l’organisation, le confort ou les possibilités d’évolution du bâtiment.
Maîtriser les coupes types, c’est accéder à une dimension essentielle de la compréhension et de la conception architecturale. Ces documents techniques transmettent une information que ni le plan ni la vue en façade ne peuvent offrir seuls. En appliquant les principes et méthodes présentés ici, vous gagnerez en efficacité, en précision et en capacité à dialoguer avec tous les acteurs du projet, de la conception à la réalisation.
